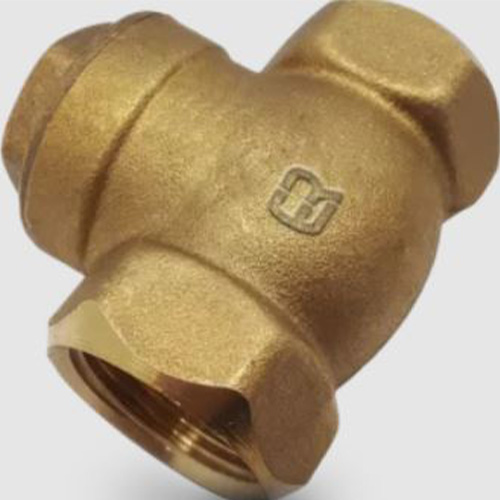

شیر یک طرفه دریچه‌ ای برنجی

شیر یک طرفه دریچه‌ ای برنجی با بدنه مقاوم برنجی و مکانیزم لولایی، تنها مسیر عبور سیال را در یک جهت باز می‌کند. این شیر چک برنجی از بازگشت جریان و آسیب به پمپ، کنتور و تجهیزات جلوگیری می‌کند و برای آب، گرمایش و آبیاری مناسب است. نصب آسان، افت فشار کم و نگهداری ساده، آن را به گزینه‌ای اقتصادی و کاربردی در لوله‌ کشی‌ های خانگی و صنعتی تبدیل کرده است. برای کسب اطلاعات بیشتر و ثبت سفارش شیر یک طرفه دریچه‌ ای برنجی، با همکاران و متخصصان ما در گروه صنعتی عرفان در ارتباط باشید.

شیر یک طرفه دریچه‌ ای برنجی چیست؟

شیر یک طرفه دریچه‌ ای برنجی که با نام‌ هایی مانند شیر چک برنجی، سوپاپ یک طرفه برنجی یا شیر یک طرفه لولایی نیز شناخته می‌شود، نوعی شیر کنترلی است که به صورت خودکار و بدون نیاز به برق یا اپراتور عمل می‌کند. داخل این شیر یک دیسک یا دریچه متصل به لولا وجود دارد. زمانی که جریان سیال در جهت مجاز حرکت می‌کند، دیسک را هل داده و باز می‌شود. به محض کاهش جریان یا ایجاد جریان معکوس، دیسک تحت تأثیر وزن خود و فشار برگشتی بسته می‌شود و مسیر را می‌بندد.

بدنه این شیر معمولاً از آلیاژ برنج ساخته می‌شود؛ موادی مانند CW617N یا CW614N که مقاومت مناسبی در برابر آب، رطوبت و خوردگی دارند. اتصال آن اغلب رزوه‌ای است و در سایز های رایج ۱/۲ اینچ تا ۴ اینچ تولید می‌شود. به همین دلیل برای لوله‌ کشی‌ های آب سرد و گرم، سیستم‌ های گرمایشی، آبیاری و صنایع سبک گزینه‌ای اقتصادی و پرکاربرد است.

اجزای اصلی شیر یک طرفه دریچه‌ای برنجی

یک شیر یک طرفه برنجی باکیفیت از چند بخش کلیدی تشکیل شده است:

• بدنه برنجی: مقاوم در برابر خوردگی و فشار کاری متوسط.
• دریچه یا دیسک: بخش متحرکی که مسیر جریان را باز و بسته می‌کند.
• پین لولا: محور حرکت دیسک.
• نشیمن‌گاه: سطح آب‌ بندی که دیسک روی آن قرار می‌گیرد.
• واشر یا گسکت: معمولاً از NBR، EPDM یا PTFE برای آب‌ بندی بهتر.
• درب یا درپوش: برای دسترسی و مونتاژ داخلی.
• اتصالات رزوه‌ای: برای نصب سریع روی لوله.

کیفیت ماشین‌ کاری این قطعات تأثیر مستقیمی بر آب‌بندی، افت فشار و عمر مفید شیر دارد.

نحوه عملکرد شیر یک طرفه دریچه‌ ای

عملکرد این شیر کاملاً مکانیکی است. در حالت عادی، دیسک روی نشیمن‌گاه قرار دارد. با شروع جریان در جهت فلش روی بدنه، فشار سیال دیسک را باز می‌کند و مسیر عبور آزاد می‌شود. وقتی جریان متوقف یا معکوس شود، دیسک به سمت نشیمن‌گاه برمی‌گردد و از عبور سیال در جهت مخالف جلوگیری می‌کند.

مزیت اصلی مکانیزم دریچه‌ای، افت فشار کم در حالت باز است. زیرا دیسک تقریباً از مسیر جریان خارج می‌شود. البته در دبی‌های بالا یا بسته‌ شدن ناگهانی، ممکن است صدای ضربه ایجاد شود. در چنین شرایطی استفاده از مدل‌ های فنردار یا انتخاب سایز مناسب توصیه می‌شود.

مزایای شیر یک طرفه دریچه‌ ای برنجی

1. مقاومت خوب در برابر خوردگی: برنج در برابر آب، بخار کم‌ فشار و بسیاری از سیالات خنثی عملکرد مناسبی دارد.
2. عمر طولانی: در صورت انتخاب صحیح و نصب اصولی، سال‌ها بدون مشکل کار می‌کند.
3. افت فشار پایین: مسیر عبور سیال در حالت باز تقریباً باز است.
4. نصب ساده: اتصال رزوه‌ای، نصب را سریع و آسان می‌کند.
5. عدم نیاز به انرژی: کاملاً خودکار عمل می‌کند.
6. قیمت مناسب: در مقایسه با شیر های یک طرفه صنعتی سنگین، اقتصادی‌تر است.
7. نگهداری کم: قطعات داخلی در صورت استفاده در سیال تمیز، نیاز کمی به سرویس دارند.
8. تنوع سایز و اتصال: مناسب برای لوله‌ کشی‌ های خانگی، تجاری و صنعتی سبک.

با این حال، این شیر برای همه کاربرد ها مناسب نیست. برای سیالات ساینده، دوغاب، بخار فشار بالا، دما های بسیار بالا یا لوله‌ های بزرگ، باید از شیر های یک طرفه صنعتی با بدنه فولادی یا چدنی استفاده کرد.

کاربرد های شیر یک طرفه دریچه‌ ای برنجی

شیر یک طرفه دریچه‌ ای برنجی در بسیاری از سیستم‌ ها استفاده می‌شود:

• خط خروجی پمپ‌ های آب برای جلوگیری از برگشت آب و آسیب به پمپ
• سیستم‌ های آبرسانی ساختمان و کنتور آب
• گرمایش، سرمایش، فن‌ کوئل و چیلر
• سیستم‌ های آبیاری و کشاورزی
• تصفیه آب و فیلتراسیون
• مخازن ذخیره آب و بوستر پمپ
• هوای فشرده و روغن در فشار های متوسط
• تجهیزات صنایع غذایی و آشامیدنی، در صورت سازگاری مواد
• استخر و جکوزی

در همه این کاربرد ها، هدف اصلی جلوگیری از جریان برگشتی، حفظ فشار و محافظت از تجهیزات است.

فرآیند تولید شیر یک طرفه دریچه‌ ای برنجی

تولید این شیر معمولاً شامل چند مرحله دقیق است:

1. تأمین آلیاژ برنج: انتخاب ترکیب شیمیایی مناسب برای مقاومت به خوردگی و ماشین‌ کاری.
2. ریخته‌ گری یا فورجینگ: شکل‌ دهی بدنه با دقت بالا.
3. ماشین‌ کاری CNC: ایجاد رزوه، نشیمنگاه و سطوح آب‌ بندی.
4. مونتاژ: نصب دیسک، پین، واشر و درپوش.
5. تست فشار و نشتی: بررسی عملکرد شیر در فشار مشخص.
6. بسته‌ بندی: محافظت از رزوه‌ها و ارائه مشخصات فنی.

یک تولید کننده معتبر باید بتواند گزارش تست، آنالیز مواد و استاندارد های اتصال را ارائه دهد.

معیار های انتخاب و خرید

برای خرید شیر یک طرفه دریچه‌ ای برنجی به این موارد توجه کنید:

• سایز و نوع رزوه: BSP، NPT یا متریک
• فشار کاری: مطابق نیاز سیستم
• دمای سیال: واشر NBR برای آب سرد، EPDM برای آب گرم، PTFE برای دما های بالاتر
• نوع سیال: آب، روغن، هوا یا سیالات خنثی
• جهت نصب: افقی یا عمودی
• میزان دبی و افت فشار
• استاندارد و برند
• گارانتی و خدمات پس از فروشهمکاران ما در گروه صنعتی عرفان، با رعایت تمامی این نکات، خیال شمارا برای خریدی مطمئن راحت‌‎تر کرده اند.

نکات نصب و نگهداری

نصب صحیح نقش کلیدی در عملکرد شیر دارد. جهت فلش روی بدنه باید با جهت جریان موافق باشد. برای شیر های دریچه‌ای، نصب افقی با درپوش رو به بالا معمولاً بهترین گزینه است. در نصب عمودی، جهت جریان باید رو به بالا باشد. از نوار تفلون مناسب استفاده کنید، اما زیاد سفت نکنید. قبل از نصب، لوله‌ها را از رسوب و براده پاک کنید. برای بازرسی دوره‌ای، فضای کافی در نظر بگیرید.

علائمی مانند صدای ضربه، نشتی یا گیر کردن دیسک نشانه فرسودگی، رسوب یا انتخاب نامناسب سایز است. در این صورت واشر، دیسک یا کل شیر را تعویض کنید.

جمع‌ بندی شیر یک طرفه دریچه‌ ای برنجی

شیر یک طرفه دریچه‌ای برنجی یک انتخاب اقتصادی، ساده و قابل اعتماد برای جلوگیری از جریان برگشتی در سیستم‌ های آب، گرمایش، آبیاری و صنایع سبک است. با توجه به کیفیت برنج، دقت ماشین‌ کاری، نوع واشر و تطابق مشخصات فنی با شرایط کاری، می‌توان عمر و عملکرد این شیر را به‌ طور چشم‌گیری افزایش داد. برای خرید مطمئن، مشخصات فنی را با نیاز سیستم مقایسه کنید و از تأمین‌کننده معتبر بخواهید تست فشار و آنالیز مواد را ارائه دهد.

سوالات متداول درباره شیر یک طرفه دریچه‌ ای برنجی

آیا شیر یک طرفه دریچه‌ای برنجی برای آب گرم مناسب است؟
بله، در صورت استفاده از واشر EPDM یا PTFE و رعایت محدوده دمای سازنده.

تفاوت آن با شیر یک طرفه فنری چیست؟
شیر دریچه‌ ای معمولاً افت فشار کمتری دارد، اما ممکن است در بسته‌ شدن ناگهانی صدای بیشتری ایجاد کند. شیر فنری بسته‌ شدن سریع‌تر و کنترل‌ شده‌ تری دارد.

در چه جهتی نصب می‌شود؟
جهت جریان باید مطابق فلش بدنه باشد. نصب افقی رایج‌ ترین حالت است.

آیا برای بخار مناسب است؟
برای بخار فشار بالا معمولاً توصیه نمی‌شود، مگر مدل خاص با مشخصات فنی مناسب.
