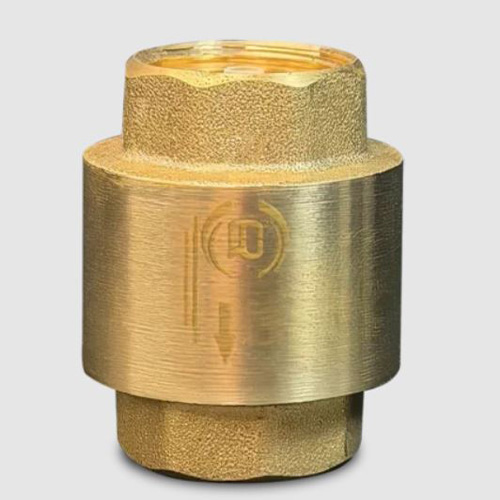

شیر یک‌ طرفه فنری برنجی

شیر یک‌ طرفه فنری برنجی با بدنه مقاوم برنجی و فنر استیل، از برگشت جریان سیال در لوله‌ کشی آب، گرمایش و پنوماتیک جلوگیری می‌کند. این شیر با نصب سریع رزوه‌ای، آب‌ بندی مطمئن و عملکرد خودکار، انتخابی اقتصادی برای خطوط آب سرد و گرم و سیستم‌ های صنعتی است. برای سفارش و مشاوره خرید درباره شیر یک‌ طرفه فنری برنجی، همین حالا با همکاران ما در گروه صنعتی عرفان در تماس باشید.

شیر یک طرفه فنری برنجی چیست؟

شیر یک طرفه فنری برنجی که با نام‌ هایی مانند شیر یک طرفه برنجی، شیر فنری برنجی یا شیر عدم برگشت نیز شناخته می‌شود، نوعی شیر کنترلی است که اجازه عبور سیال را فقط در یک جهت می‌دهد. بدنه این شیر معمولاً از آلیاژ برنج ساخته می‌شود و داخل آن یک دیسک، فنر و نشیمن‌گاه قرار دارد. هنگامی که جریان سیال در جهت مجاز وارد می‌شود، فشار سیال بر نیروی فنر غلبه کرده و دیسک را باز می‌کند. به محض قطع جریان یا ایجاد جریان معکوس، فنر دیسک را روی نشیمن‌گاه فشار داده و مسیر برگشت بسته می‌شود.

اجزای تشکیل‌ دهنده شیر یک طرفه فنری برنجی

اجزای اصلی این شیر شامل موارد زیر است:

• بدنه برنجی: معمولاً از آلیاژ های CW617N یا CW614N تولید می‌شود که مقاومت خوبی در برابر خوردگی و رسوب دارد.
• دیسک یا پلاگ: بخش متحرکی که مسیر عبور سیال را باز و بسته می‌کند.
• فنر: اغلب از استیل ضدزنگ ۳۰۴ ساخته می‌شود تا در برابر زنگ‌ زدگی مقاوم باشد.
• اورینگ یا واشر آب‌ بندی: از جنس NBR، EPDM یا PTFE بسته به نوع سیال و دما.
• نشیمن‌گاه: سطحی که دیسک روی آن می‌نشیند و آب‌ بندی کامل ایجاد می‌کند.
• رزوه ورودی و خروجی: معمولاً مطابق استاندارد BSP یا NPT.

نحوه عملکرد شیر یک طرفه فنری برنجی

عملکرد این شیر بسیار ساده اما مؤثر است. سیال در جهت فلش حک‌ شده روی بدنه وارد می‌شود. فشار سیال به دیسک نیرو وارد می‌کند و زمانی که این نیرو از نیروی فنر بیشتر شود، دیسک از نشیمن‌گاه جدا شده و جریان برقرار می‌شود. با کاهش یا قطع جریان، فنر دیسک را به سرعت به جای اولیه بازمی‌گرداند و از عبور جریان معکوس جلوگیری می‌کند. به همین دلیل، این شیر ها در برابر برگشت آب یا سیال در پمپ‌ ها، کمپرسور ها و شبکه‌ های توزیع بسیار مؤثر هستند.

مشخصات فنی رایج

مشخصات فنی شیر یک طرفه فنری برنجی بسته به سازنده و مدل متفاوت است، اما محدوده رایج آن عبارت است از:

1. سایز: ۱/۲ اینچ تا ۲ اینچ و در برخی مدل‌ها تا ۴ اینچ
2. نوع اتصال: رزوه‌ای داخلی یا خارجی
3. فشار کاری: تا ۱۶ بار (PN16)
4. دمای کاری: حدود -۲۰ تا +۱۰۰ درجه سانتی‌ گراد
5. جنس بدنه: برنج
6. جنس فنر: استیل ۳۰۴
7. جنس آب‌ بند: NBR، EPDM یا PTFE
8. فشار باز شدن (Cracking Pressure): حدود ۰.۲ تا ۰.۵ بار
9. جهت نصب: افقی یا عمودی، با رعایت جهت فلش

مزایای شیر یک طرفه فنری برنجی

استفاده از این شیر مزایای متعددی دارد:

• جلوگیری از برگشت جریان: مهم‌ ترین کارکرد آن حفظ جهت جریان و جلوگیری از آلودگی متقابل است.
• واکنش سریع: وجود فنر باعث بسته شدن سریع‌تر دیسک و کاهش ضربه قوچ (Water Hammer) می‌شود.
• نصب در هر جهت: برخلاف برخی شیر های یک طرفه، این مدل را می‌توان در خطوط افقی و عمودی نصب کرد.
• ابعاد جمع‌وجور: فضای کمی اشغال می‌کند و برای تاسیسات ساختمانی مناسب است.
• مقاومت در برابر خوردگی: بدنه برنجی برای آب، هوا و روغن‌ های سبک مناسب است.
• تعمیر و نگهداری آسان: در صورت خرابی، معمولاً می‌توان فنر و اورینگ را تعویض کرد.

کاربرد های شیر یک طرفه فنری برنجی

این محصول در صنایع و تاسیسات مختلفی استفاده می‌شود:

1. خطوط آب سرد و گرم ساختمان
2. سیستم‌ های گرمایش و رادیاتور
3. پمپ‌ های آب و بوستر پمپ
4. کمپرسور های هوا
5. سیستم‌ های آبیاری و کشاورزی
6. کنتور آب و شبکه توزیع
7. دیگ‌ های بخار و مبدل‌ های حرارتی
8. صنایع غذایی و دارویی در مدل‌ های بهداشتی
9. خطوط روغن و سیالات پنوماتیک

معیار های انتخاب شیر یک طرفه فنری برنجی

برای خرید شیر یک طرفه فنری برنجی باید به نکات زیر توجه کرد:

• سایز و نوع رزوه: مطابق با لوله یا اتصال موجود.
• فشار کاری: باید متناسب با حداکثر فشار سیستم باشد.
• دمای سیال: انتخاب اورینگ مناسب برای دما های بالا.
• نوع سیال: آب، هوا، روغن یا سیال شیمیایی.
• فشار باز شدن: هرچه کمتر باشد، حساسیت شیر بیشتر است.
• استاندارد سازنده: کیفیت برنج، دقت ماشین‌ کاری و آزمون فشار.
• برند و گارانتی: انتخاب تولید کننده معتبر اهمیت زیادی دارد.

نصب و راه‌ اندازی صحیح

نصب اشتباه می‌تواند عملکرد شیر را مختل کند. نکات مهم نصب عبارتند از:

1. جهت فلش روی بدنه باید هم‌ جهت با جریان سیال باشد.
2. از نوار تفلون یا خمیر آب‌ بندی مناسب برای رزوه‌ها استفاده کنید.
3. شیر را در مسیری نصب کنید که دسترسی برای سرویس وجود داشته باشد.
4. از اعمال فشار بیش از حد هنگام بستن اتصالات خودداری کنید.
5. در خطوط پمپ، معمولاً بعد از پمپ و قبل از تجهیزات حساس نصب می‌شود.

نگهداری و عیب‌ یابی

برای افزایش عمر شیر، بازرسی دوره‌ای توصیه می‌شود. علائمی مانند نشتی، افت فشار، صدای غیر عادی یا بسته نشدن کامل می‌تواند نشانه وجود رسوب یا خرابی فنر باشد. در این صورت، شیر را باز کرده، قطعات را تمیز و در صورت نیاز اورینگ یا فنر را تعویض کنید. استفاده از فیلتر در بالا دست شیر می‌تواند از ورود ذرات و گیر کردن دیسک جلوگیری کند.

تفاوت شیر یک طرفه فنری با مدل سوپاپی و پروانه‌ ای

شیر یک طرفه فنری به دلیل فنر، بسته شدن سریع‌تری دارد و در هر جهت نصب می‌شود. شیر یک طرفه سوپاپی معمولاً برای فشار های بالاتر و سیالات با ویسکوزیته بیشتر استفاده می‌شود. شیر یک طرفه پروانه‌ای (Swing) افت فشار کمتری دارد اما معمولاً فقط در خطوط افقی نصب می‌شود و سرعت بسته شدن آن کمتر است.

تولید و کیفیت شیر یک طرفه فنری برنجی

در تولید این شیر، کیفیت برنج، دقت ماشین‌ کاری، آب‌ بندی و آزمون فشار نقش کلیدی دارد. تولید کنندگان معتبر مانند عرفان کمپانی از برنج استاندارد، فنر استیل ضدزنگ و اورینگ‌ های باکیفیت استفاده می‌کنند. آزمون‌ های نشتی و فشار قبل از عرضه تضمین می‌کند که شیر در شرایط کاری عملکرد مطلوبی داشته باشد. برای سفارش‌ های صنعتی، امکان تولید در سایزها و رزوه‌ های خاص نیز وجود دارد.

قیمت و خرید شیر یک طرفه فنری برنجی

قیمت این محصول به عواملی مانند سایز، فشار کاری، جنس اورینگ، برند، کیفیت برنج و تعداد سفارش بستگی دارد. نوسان قیمت مس و برنج نیز بر قیمت نهایی تأثیرگذار است. برای خرید مطمئن، مشخصات فنی دقیق را اعلام کنید و از فروشندگان معتبر ما در گروه صنعتی عرفان با ضمانت کیفیت خرید کنید.

سوالات متداول

آیا شیر یک طرفه فنری برنجی در هر جهت نصب می‌شود؟
بله، اما جهت فلش باید با جهت جریان سیال مطابق باشد.

حداکثر دمای کاری این شیر چقدر است؟
بسته به نوع اورینگ، معمولاً تا ۱۰۰ درجه سانتی‌گراد و در مدل‌ های EPDM یا PTFE تا حدود ۱۲۰ درجه.

برای آب گرم مناسب است؟
بله، در صورت انتخاب اورینگ مناسب مانند EPDM.

فرق PN16 و PN20 چیست؟
PN نشان‌ دهنده حداکثر فشار کاری اسمی است؛ PN16 یعنی ۱۶ بار و PN20 یعنی ۲۰ بار.

نتیجه‌ گیری

شیر یک طرفه فنری برنجی یک انتخاب اقتصادی، جمع‌وجور و کارآمد برای جلوگیری از برگشت جریان در سیستم‌ های آب، گرمایش، پنوماتیک و صنعتی است. با انتخاب سایز مناسب، توجه به فشار و دما، نصب صحیح و نگهداری دوره‌ای، می‌توانید عمر و عملکرد این شیر را به‌طور قابل‌توجهی افزایش دهید. برای دریافت مشاوره فنی، لیست قیمت و سفارش تولید، با کارشناسان فروش تماس بگیرید.
