انواع چپقی گالوانیزه، چپقی گالوانیزه در انواع ۴۵، ۹۰، ۱۳۵ و ۱۸۰ درجه تولید می‌شود تا نیاز های مختلف تغییر مسیر لوله را پوشش دهد. این اتصالات در سایز های ۱/۲ تا ۴ اینچ و در دو نوع گالوانیزه گرم و سرد روانه بازار می‌شوند. انتخاب نوع مناسب چپقی بر اساس زاویه، سایز و شرایط محیطی، آب بندی مطمئن و عمر طولانی سیستم لوله کشی را تضمین می‌کند. برای کسب اطلاعات بیشتر درباره انواع چپقی گالوانیزه، با همکاران و مشاوران ما در گروه صنعتی عرفان در ارتباط باشید.
چپقی گالوانیزه چیست و چه تفاوتی با زانو دارد؟

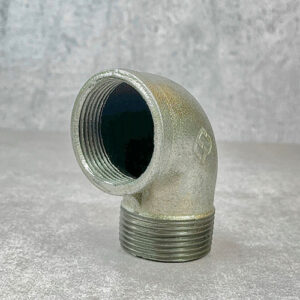

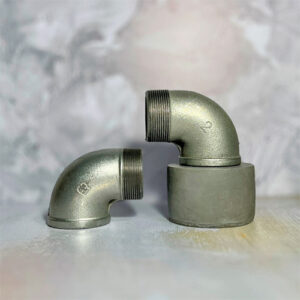

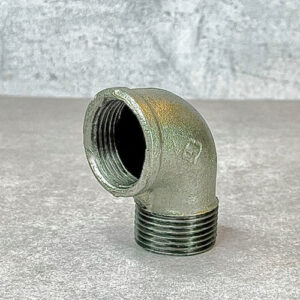

چپقی گالوانیزه نوعی اتصال زاویه‌دار است که برای تغییر جهت لوله‌ها در سیستم های لوله کشی آب، گاز و سایر سیالات استفاده می‌شود . این قطعه از نظر ظاهری شبیه به زانو گالوانیزه است، اما تفاوت اساسی در طراحی دو سر آن وجود دارد. در چپقی، یک سر دارای رزوه بیرونی (نری) و سر دیگر دارای رزوه داخلی (مادگی) است، در حالی که زانو معمولاً دارای دو سر با رزوه یکسان است .
همین ویژگی منحصر به فرد چپقی باعث می‌شود که بتوان دو لوله یا اتصال با جنس رزوه متفاوت را بدون نیاز به قطعات واسطه به یکدیگر متصل کرد. به همین دلیل، چپقی در فضا های محدود که امکان استفاده از زانو و مغزی وجود ندارد، گزینه‌ای ایده‌آل محسوب می‌شود .
انواع چپقی گالوانیزه بر اساس زاویه
چپقی‌های گالوانیزه در زوایای مختلفی تولید می‌شوند تا نیازهای متنوع پروژه‌های لوله‌کشی را پوشش دهند:
چپقی ۹۰ درجه
چپقی ۹۰ درجه پر کاربرد ترین نوع چپقی گالوانیزه است که برای تغییر مسیر لوله به صورت عمود بر هم استفاده می‌شود . این نوع چپقی در سیستم های آبرسانی، گرمایش و سرمایش، و خطوط گاز کاربرد فراوانی دارد. طراحی آن به گونه ای است که جریان سیال را با کمترین افت فشار، ۹۰ درجه تغییر جهت می‌دهد.
چپقی ۴۵ درجه
چپقی ۴۵ درجه برای تغییرات جزئی در مسیر لوله‌ها به کار می‌رود . این نوع چپقی زمانی استفاده می‌شود که نیاز به انحراف ملایم مسیر لوله باشد و فضای کافی برای استفاده از چپقی ۹۰ درجه وجود نداشته باشد. چپقی ۴۵ درجه در خطوط لوله کشی که نیاز به کاهش نقاط فشار دارند، انتخاب مناسبی است.
چپقی ۱۳۵ و ۱۸۰ درجه
علاوه بر انواع رایج، چپقی های گالوانیزه در زوایای ۱۳۵ و ۱۸۰ درجه نیز تولید می‌شوند . چپقی ۱۸۰ درجه برای بازگشت کامل مسیر لوله استفاده می‌شود و در مکان هایی که نیاز به تغییر جهت ۱۸۰ درجه‌ای جریان باشد، کاربرد دارد.
انواع چپقی گالوانیزه بر اساس سایز
چپقی های گالوانیزه در سایزهای متنوعی از ۱/۲ اینچ تا ۴ اینچ تولید می‌شوند . سایز های متداول شامل موارد زیر است:
- ۱/۲ اینچ (DN15)
- ۳/۴ اینچ (DN20)
- ۱ اینچ (DN25)
- ۱ و ۱/۴ اینچ (DN32)
- ۱ و ۱/۲ اینچ (DN40)
- ۲ اینچ (DN50)
- ۲ و ۱/۲ اینچ (DN65)
- ۳ اینچ (DN80)
- ۴ اینچ (DN100)
انتخاب سایز مناسب چپقی باید بر اساس قطر لوله های مورد استفاده در سیستم انجام شود. عدم تطابق سایز چپقی با لوله ها می‌تواند منجر به نشتی و کاهش کارایی سیستم شود .
انواع چپقی گالوانیزه بر اساس نوع گالوانیزاسیون
چپقی گالوانیزه گرم
در فرآیند گالوانیزه گرم، قطعه در وان روی مذاب با دمای حدود ۴۵۰ درجه سانتی‌گراد غوطه ور می‌شود . این روش باعث ایجاد پوشش ضخیم و مقاوم روی سطح قطعه می‌شود که مقاومت بالایی در برابر خوردگی و زنگ زدگی دارد. چپقی های گالوانیزه گرم برای سیستم های انتقال گاز و سیالات با فشار بالا مناسب هستند .
چپقی گالوانیزه سرد
در گالوانیزه سرد، پوشش روی از طریق روش های الکتروشیمیایی اعمال می‌شود. این نوع پوشش نازک‌تر از گالوانیزه گرم است و مقاومت کمتری در برابر خوردگی دارد، اما قیمت اقتصادی‌تری دارد .
جنس و متریال چپقی گالوانیزه
چپقی های گالوانیزه معمولاً از آهن چکش خورده (مالیبل) ساخته می‌شوند که با لایه‌ای از روی پوشش داده شده است . آهن چکش خورده به دلیل انعطاف پذیری و مقاومت مکانیکی بالا، گزینه‌ای مناسب برای ساخت اتصالات لوله کشی محسوب می‌شود. پوشش گالوانیزه از تماس مستقیم آهن با رطوبت و اکسیژن جلوگیری می‌کند و عمر مفید قطعه را افزایش می‌دهد .
کاربرد های چپقی گالوانیزه
چپقی گالوانیزه در صنایع و کاربردهای متنوعی مورد استفاده قرار می‌گیرد:
سیستم های آبرسانی
چپقی گالوانیزه در لوله کشی آب سرد و گرم ساختمان های مسکونی، تجاری و صنعتی کاربرد فراوانی دارد . این اتصالات در خطوط آب آشامیدنی نیز استفاده می‌شوند، مشروط بر اینکه استاندارد های مربوط به عدم وجود سرب رعایت شده باشد .
سیستم های گرمایش و سرمایش
در موتورخانه ها و سیستم های تهویه مطبوع (HVAC)، چپقی گالوانیزه برای تغییر مسیر لوله‌های آب گرم و سرد استفاده می‌شود .
خطوط گاز
چپقی گالوانیزه در سیستم های توزیع گاز خانگی و صنعتی با فشار متوسط کاربرد دارد . مقاومت این اتصالات در برابر فشار و نشتی، آن‌ها را برای خطوط گاز مناسب می‌کند.
سیستم های آتش نشانی
در خطوط لوله آتش نشانی، چپقی گالوانیزه برای تغییر مسیر لوله‌ها و انشعاب گیری استفاده می‌شود .
آبیاری و کشاورزی
چپقی های گالوانیزه در سیستم های آبیاری کشاورزی و خطوط انتقال آب در زمین های زراعی نیز به کار می‌روند .
ویژگی ها و مزایای انواع چپقی گالوانیزه
چپقی گالوانیزه دارای ویژگی هایی است که آن را به گزینه‌ای مناسب برای پروژه های لوله کشی تبدیل می‌کند:
- مقاومت در برابر خوردگی: پوشش گالوانیزه از زنگ زدگی و خوردگی قطعه در برابر رطوبت و عوامل محیطی جلوگیری می‌کند .
- استحکام مکانیکی بالا: جنس آهن چکش خورده، مقاومت بالایی در برابر فشار و ضربه دارد .
- نصب آسان: طراحی رزوه‌ای چپقی، نصب و اتصال آن را سریع و ساده می‌کند .
- آب بندی مطمئن: رزوه های دقیق و استاندارد، از نشتی جلوگیری می‌کنند .
- طول عمر بالا: پوشش گالوانیزه، عمر مفید قطعه را افزایش می‌دهد و هزینه های نگهداری را کاهش می‌دهد .
- عدم انبساط و انقباض: اتصالات گالوانیزه در برابر تغییرات دما مقاوم هستند و تحت تأثیر گرما و سرما تغییر شکل نمی‌دهند .
استاندارد های چپقی گالوانیزه
چپقی های گالوانیزه معمولاً مطابق استاندارد های بین‌المللی تولید می‌شوند. استاندارد رزوه های NPT (مخروطی آمریکایی) و BSPT (مخروطی بریتانیایی) از رایج‌ترین استاندارد های رزوه در این اتصالات هستند . همچنین، استاندارد ANSI B1.20.1 برای رزوه های لوله‌ای کاربرد دارد .
برند های تولید کننده چپقی گالوانیزه
برندهای ایرانی
برند های ایرانی مانند عرفان کمپانی(گروه صنعتی عرفان) نیز در تولید اتصالات گالوانیزه فعالیت دارند .
نکات مهم در خرید انواع چپقی گالوانیزه
هنگام خرید انواع چپقی گالوانیزه، توجه به نکات زیر ضروری است:
- نوع گالوانیزه: چپقی گرم برای فشار بالا و محیط های خورنده، چپقی سرد برای مصارف عمومی مناسب‌تر است .
- سایز مناسب: سایز چپقی باید با قطر لوله های سیستم مطابقت داشته باشد .
- کیفیت رزوه: رزوه ها باید دقیق و استاندارد باشند تا آب‌بندی کامل ایجاد شود .
- ضخامت پوشش: پوشش گالوانیزه باید یکنواخت و بدون ترک باشد تا از زنگ زدگی جلوگیری کند .
- برند و کشور سازنده: برندهای معتبر کیفیت بالاتری ارائه می‌دهند .
عوامل مؤثر بر قیمت انواع چپقی گالوانیزه
قیمت انواع چپقی گالوانیزه تحت تأثیر عوامل متعددی قرار دارد:
نوع گالوانیزه: چپقی گالوانیزه گرم معمولاً گران‌تر از نوع سرد است .
سایز: هرچه سایز چپقی بزرگ‌تر باشد، قیمت آن بالاتر است .
برند و کشور سازنده: محصولات برزیلی و اروپایی گران‌تر از محصولات چینی و ایرانی هستند .
نرخ روز فلزات: نوسانات قیمت آهن، فولاد و روی بر قیمت نهایی تأثیر می‌گذارد .
ضخامت و وزن: چپقی های سنگین‌تر با ضخامت بیشتر، قیمت بالاتری دارند .
نتیجه گیری انواع چپقی گالوانیزه
انواع چپقی گالوانیزه یکی از ضروری ترین اتصالات در صنعت لوله کشی است که با طراحی منحصر به فرد خود (یک سر نری و یک سر مادگی)، امکان تغییر مسیر لوله‌ها را در فضاهای محدود فراهم می‌کند. این اتصال در انواع زوایا (۴۵، ۹۰، ۱۳۵ و ۱۸۰ درجه) و سایز های مختلف (۱/۲ تا ۴ اینچ) تولید می‌شود و در سیستم های آبرسانی، گاز، گرمایش، سرمایش و آتش نشانی کاربرد گسترده‌ای دارد. هنگام خرید چپقی گالوانیزه، توجه به نوع گالوانیزه (گرم یا سرد)، سایز مناسب، کیفیت رزوه و برند سازنده از اهمیت بالایی برخوردار است. با انتخاب صحیح این قطعه، می‌توان اتصالی محکم، ایمن و بدون نشتی در سیستم لوله‌کشی ایجاد کرد که سال‌ها دوام داشته باشد.
برای کسب اطلاعات بیشتر درباره انواع چپقی گالوانیزه، با ما در ارتباط باشید.
